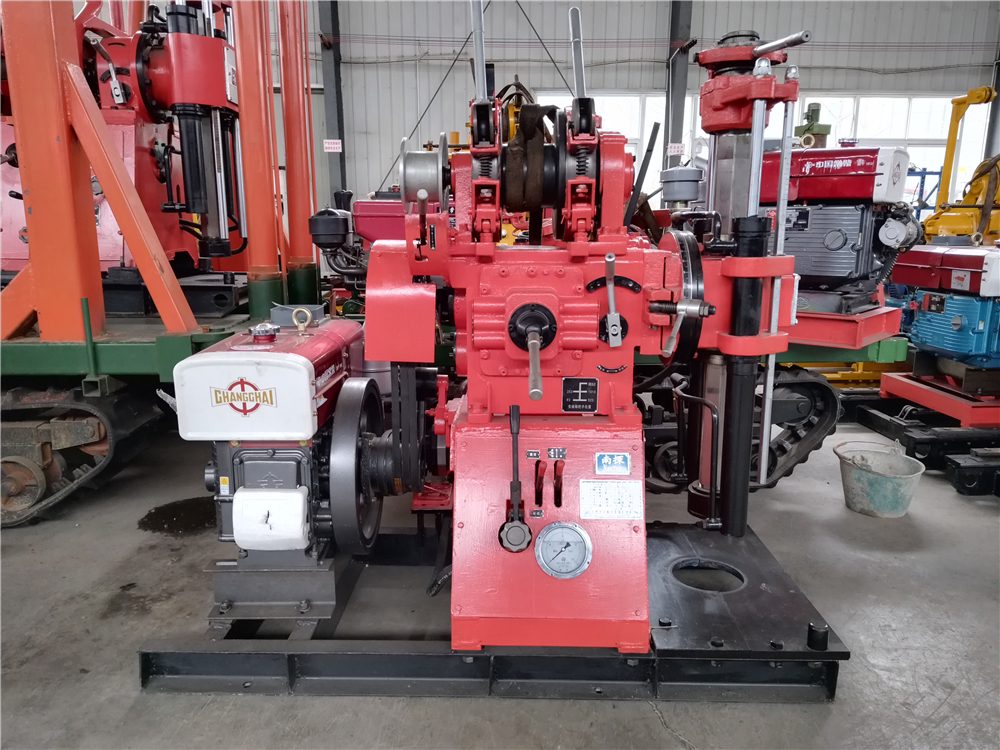

GXY-1C型地勘鉆機(標準型150米高速鉆機、150鉆機)、地質勘探鉆機
GXY-1C型鉆機是在GXY-1型鉆機的基礎上調整了高速功能的標準立軸式輕便鉆機，本鉆機適用于工程地質勘探，固體礦床的普查勘探，爆破孔及混凝土結構的檢查孔等。
根據地層不同，可選用金剛石、復合片、硬質合金、麻花等鉆頭進行鉆進，開孔直徑為?150毫米。當鉆孔終孔直徑為75毫米，鉆孔的深度可達150米。鉆機具有油壓給進機構，采用球卡夾持結構，可實行不停車倒桿，工作效率高，安全又可靠。鉆機輸入功率大，輸出扭距大，鉆進能力強。鉆機離合器雙片常閉磨擦器，借用東風－12型手扶拖拉機的成熟結構，開閉靈活，使用調整都很方便。鉆機變速器采用汽車的變速箱結構，具有正反轉，集中變速，互動自鎖。鉆機回轉器可以開箱。鉆機結構緊湊，體積小，重量輕，拆裝方便，適合于丘陵或山區工作。
為了提供多種功能選擇，用戶還可以選擇：GXY-1C移機型鉆機主要結構是在GXY-1C型的基礎上固定機架改為滑移機架、回轉器與變速箱改為封閉結構。
GXY-1C型液壓卡盤+移位型鉆機主要結構是在GXY-1C型的基礎上固定機架改為滑移機架、回轉器與變速箱改為封閉結構，動力頭由球卡式手動卡盤改為液壓卡盤。
|
技術參數 |
|
1、鉆機 鉆進深度：150m,開孔直徑：150mm,終孔直徑：75mm 鉆桿直徑：42、50mm, 鉆孔傾角:360°， 鉆機外廓尺寸（長*寬*高）：1400*680*1400mm;鉆機重量（不包括動力）：500kg |
|
2. 回轉器 立軸轉速：正轉：93、253、523、1010 r/min ， 反轉：52 r/min，立軸行程：500 mm， 立軸最大給進壓力：20KN,立軸最大起拔力：25KN,立軸最大扭距：1.2KN.m |
|
3. 卷揚機 最大起重量(單繩)：15 KN 卷筒轉速：20，60,125,242 r/min, 卷筒圓周線速度(二層)：0.22，0.59，1.22，2.36 m/s, 鋼絲繩直徑：9.3 mm,鋼絲繩容量：35 m |
|
4.油泵 型號：CB-FA10C-FL 額定壓力：16 Mpa 流量：10 ml/r 額定轉速:1800-2400 r/min |
|
5.柴油機 型號：ZS1100 額定功率：12.1KW 額定轉速：2200 r/min |
|
6.電動機 型號：Y160M-4 額定功率：11 KW 額定轉速：1440 r/min |
注:本鉆機動力標準配備柴油機,也可配備電動機,需由用戶訂貨時提出。
建議選配鉆機底座及鉆塔(根據需求選擇一項）：1、T-SJ-3型三角架鉆塔；2、T2-SJ-3型兩輪拖掛三角架鉆塔；3、T-SJ-4型整體底座及四角架鉆塔；4、T2-SJ-4型可拆卸兩輪底盤及人字形鉆塔、5、T4-SJ-4型四輪拖掛底座及四角架鉆塔；6、LP-4T-01-A型履帶底盤及四角架鉆塔；7、LP-4T-01-B型履帶底盤及四角架鉆塔；8、LP-4T-02--B-STRZT型履帶底盤及人字形全液壓起落鉆塔；9、LP-4T-02-B-STZDT型履帶底盤及雙塔架折疊式液壓鉆塔；10、LP-4T-02-B-SST型履帶底盤及全液壓伸縮式鉆塔（高度可調）；11、其它形式底盤及鉆塔。備注：型號加-SG型為液壓升高型履帶底盤（上下卡車）。
泥漿泵選配：BW160A型（單缸）、BW200A型(雙缸）。
